Catu Daya

1. Prinsip Kerja Catu Daya Linear

Perangkat elektronika mestinya dicatu oleh suplai arus searah DC (direct current) yang stabil agar dapat bekerja dengan baik. Baterai atau accu adalah sumber catu daya DC yang paling baik. Namun untuk aplikasi yang membutuhkan catu daya lebih besar, sumber dari baterai tidak cukup. Sumber catu daya yang besar adalah sumber bolak-balik AC (alternating current) dari pembangkit tenaga listrik. Untuk itu diperlukan suatu perangkat catu daya yang dapat mengubah arus AC menjadi DC. Pada tulisan kali ini disajikan prinsip rangkaian catu daya (power supply) linier mulai dari rangkaian penyearah yang paling sederhana sampai pada catu daya yang ter-regulasi.

2. PENYEARAH (RECTIFIER)

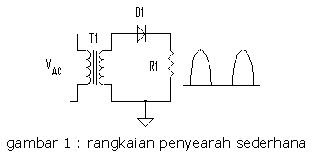

Prinsip penyearah (rectifier) yang paling sederhana ditunjukkan pada gambar-1 berikut ini. Transformator (T1) diperlukan untuk menurunkan tegangan AC dari jala-jala listrik pada kumparan primernya menjadi tegangan AC yang lebih kecil pada kumparan sekundernya.

Rangkaian Penyearah

Pada rangkaian ini, dioda (D1) berperan hanya untuk merubah dari arus AC menjadi DC dan meneruskan tegangan positif ke beban R1. Ini yang disebut dengan penyearah setengah gelombang (half wave). Untuk mendapatkan penyearah gelombang penuh (full wave) diperlukan transformator dengan center tap (CT) seperti pada gambar-2.

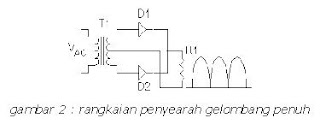

Gelombang Penuh

Tegangan positif phasa yang pertama diteruskan oleh D1 sedangkan phasa yang berikutnya dilewatkan melalui D2 ke beban R1 dengan CT transformator sebagai common ground.. Dengan demikian beban R1 mendapat suplai tegangan gelombang penuh seperti gambar di atas. Untuk beberapa aplikasi seperti misalnya untuk men-catu motor dc yang kecil atau lampu pijar dc, bentuk tegangan seperti ini sudah cukup memadai. Walaupun terlihat di sini tegangan ripple dari kedua rangkaian di atas masih sangat besar.

Gelombang Setengah dengan Filter C

Gambar 3 adalah rangkaian penyearah setengah gelombang dengan filter kapasitor C yang paralel terhadap beban R. Ternyata dengan filter ini bentuk gelombang tegangan keluarnya bisa menjadi rata. Gambar-4 menunjukkan bentuk keluaran tegangan DC dari rangkaian penyearah setengah gelombang dengan filter kapasitor. Garis b-c kira-kira adalah garis lurus dengan kemiringan tertentu, dimana pada keadaan ini arus untuk beban R1 dicatu oleh tegangan kapasitor. Sebenarnya garis b-c bukanlah garis lurus tetapi eksponensial sesuai dengan sifat pengosongan kapasitor.

Bentuk Gelombang

Kemiringan kurva b-c tergantung dari besar arus (I) yang mengalir ke beban R. Jika arus I = 0 (tidak ada beban) maka kurva b-c akan membentuk garis horizontal. Namun jika beban arus semakin besar, kemiringan kurva b-c akan semakin tajam. Tegangan yang keluar akan berbentuk gigi gergaji dengan tegangan ripple yang besarnya adalah :

Vr = VM -VL

dan tegangan dc ke beban adalah Vdc = VM + Vr/2

Rangkaian penyearah yang baik adalah rangkaian yang memiliki tegangan ripple (Vr) paling kecil. VL adalah tegangan discharge atau pengosongan kapasitor C, sehingga dapat ditulis :

VL = VM e -T/RC

Jika persamaan (3) disubsitusi ke rumus (1), maka diperole

Vr = VM (1 – e -T/RC)

Jika T << RC, dapat ditulis : e -T/RC  1 – T/RC sehingga jika ini disubsitusi ke rumus (4) dapat diperoleh persamaan yang lebih sederhana : Vr = VM(T/RC) VM/R tidak lain adalah beban I, sehingga dengan ini terlihat hubungan antara beban arus I dan nilai kapasitor C terhadap tegangan ripple Vr. Perhitungan ini efektif untuk mendapatkan nilai tegangan ripple yang diinginkan. Vr = I T/C Rumus ini mengatakan, jika arus beban I semakin besar, maka tegangan ripple akan semakin besar. Sebaliknya jika kapasitansi C semakin besar, tegangan ripple akan semakin kecil. Untuk penyederhanaan biasanya dianggap T=Tp, yaitu periode satu gelombang sinus dari jala-jala listrik yang frekuensinya 50Hz atau 60Hz. Jika frekuensi jala-jala listrik 50Hz, maka T = Tp = 1/f = 1/50 = 0.02 det. Ini berlaku untuk penyearah setengah gelombang. Untuk penyearah gelombang penuh, tentu saja frekuensi gelombangnya dua kali lipat, sehingga T = 1/2 Tp = 0.01 det. Penyearah gelombang penuh dengan filter C dapat dibuat dengan menambahkan kapasitor pada rangkaian gambar 2. Bisa juga dengan menggunakan transformator yang tanpa CT, tetapi dengan merangkai 4 dioda seperti pada gambar-5 berikut ini.

Gelombang Penuh dengan Filter C

Sebagai contoh, anda mendisain rangkaian penyearah gelombang penuh dari catu jala-jala listrik 220V/50Hz untuk mensuplai beban sebesar 0.5 A. Berapa nilai kapasitor yang diperlukan sehingga rangkaian ini memiliki tegangan ripple yang tidak lebih dari 0.75 Vpp. Jika rumus (7) dibolak-balik maka diperoleh.

C = I.T/Vr = (0.5) (0.01)/0.75 = 6600 uF

Untuk kapasitor yang sebesar ini banyak tersedia tipe elco yang memiliki polaritas dan tegangan kerja maksimum tertentu. Tegangan kerja kapasitor yang digunakan harus lebih besar dari tegangan keluaran catu daya. Anda barangkali sekarang paham mengapa rangkaian audio yang anda buat mendengung, coba periksa kembali rangkaian penyearah catu daya yang anda buat, apakah tegangan ripple ini cukup mengganggu. Jika dipasaran tidak tersedia kapasitor yang demikian besar, tentu bisa dengan memparalel dua atau tiga buah kapasitor.

3. Voltage Regulator

Rangkaian penyearah sudah cukup bagus jika tegangan ripple-nya kecil, namun ada masalah stabilitas. Jika tegangan PLN naik/turun, maka tegangan outputnya juga akan naik/turun. Seperti rangkaian penyearah di atas, jika arus semakin besar ternyata tegangan dc keluarnya juga ikut turun. Untuk beberapa aplikasi perubahan tegangan ini cukup mengganggu, sehingga diperlukan komponen aktif yang dapat meregulasi tegangan keluaran ini menjadi stabil.

Regulator Voltage berfungsi sebagai filter tegangan agar sesuai dengan keinginan. Oleh karena itu biasanya dalam rangkaian power supply maka IC Regulator tegangan ini selalu dipakai untuk stabilnya outputan tegangan.

Berikut susunan kaki IC regulator tersebut.

IC Regulator

Misalnya 7805 adalah regulator untuk mendapat tegangan +5 volt, 7812 regulator tegangan +12 volt dan seterusnya. Sedangkan seri 79XX misalnya adalah 7905 dan 7912 yang berturut-turut adalah regulator tegangan -5 dan -12 volt.

Selain dari regulator tegangan tetap ada juga IC regulator yang tegangannya dapat diatur. Prinsipnya sama dengan regulator OP-amp yang dikemas dalam satu IC misalnya LM317 untuk regulator variable positif dan LM337 untuk regulator variable negatif. Bedanya resistor R1 dan R2 ada di luar IC, sehingga tegangan keluaran dapat diatur melalui resistor eksternal tersebut.

Rangkaian regulator yang paling sederhana ditunjukkan pada gambar 6. Pada rangkaian ini, zener bekerja pada daerah breakdown, sehingga menghasilkan tegangan output yang sama dengan tegangan zener atau Vout = Vz. Namun rangkaian ini hanya bermanfaat jika arus beban tidak lebih dari 50mA.

Regulator Zener

Prinsip rangkaian catu daya yang seperti ini disebut shunt regulator, salah satu ciri khasnya adalah komponen regulator yang paralel dengan beban. Ciri lain dari shunt regulator adalah, rentan terhadap short-circuit. Perhatikan jika Vout terhubung singkat (short-circuit) maka arusnya tetap I = Vin/R1. Disamping regulator shunt, ada juga yang disebut dengan regulator seri. Prinsip utama regulator seri seperti rangkaian pada gambar 7 berikut ini. Pada rangkaian ini tegangan keluarannya adalah:

Vout = VZ + VBE

VBE adalah tegangan base-emitor dari transistor Q1 yang besarnya antara 0.2 – 0.7 volt tergantung dari jenis transistor yang digunakan. Dengan mengabaikan arus IB yang mengalir pada base transistor, dapat dihitung besar tahanan R2 yang diperlukan adalah :

R2 = (Vin – Vz)/Iz

Iz adalah arus minimum yang diperlukan oleh dioda zener untuk mencapai tegangan breakdown zener tersebut. Besar arus ini dapat diketahui dari datasheet yang besarnya lebih kurang 20 mA.

Regulator Zener Follower

Jika diperlukan catu arus yang lebih besar, tentu perhitungan arus base IB pada rangkaian di atas tidak bisa diabaikan lagi. Dimana seperti yang diketahui, besar arus IC akan berbanding lurus terhadap arus IB atau dirumuskan dengan IC = bIB. Untuk keperluan itu, transistor Q1 yang dipakai bisa diganti dengan transistor Darlington yang biasanya memiliki nilai b yang cukup besar. Dengan transistor Darlington, arus base yang kecil bisa menghasilkan arus IC yang lebih besar.

Teknik regulasi yang lebih baik lagi adalah dengan menggunakan Op-Amp untuk men-drive transistor Q, seperti pada rangkaian gambar 8. Dioda zener disini tidak langsung memberi umpan ke transistor Q, melainkan sebagai tegangan referensi bagi Op-Amp IC1. Umpan balik pada pin negatif Op-amp adalah cuplikan dari tegangan keluar regulator, yaitu :

Vin(-) = (R2/(R1+R2)) Vout

Jika tegangan keluar Vout menaik, maka tegangan Vin(-) juga akan menaik sampai tegangan ini sama dengan tegangan referensi Vz. Demikian sebaliknya jika tegangan keluar Vout menurun, misalnya karena suplai arus ke beban meningkat, Op-amp akan menjaga kestabilan di titik referensi Vz dengan memberi arus IB ke transistor Q1. Sehingga pada setiap saat Op-amp menjaga kestabilan :

Vin(-) = Vz

Regulator dengan OPM

Dengan mengabaikan tegangan VBE transistor Q1 dan mensubsitusi rumus (11) ke dalam rumus (10) maka diperoleh hubungan matematis :

Vout = ( (R1+R2)/R2) Vz

Pada rangkaian ini tegangan output dapat diatur dengan mengatur besar R1 dan R2.

Sekarang mestinya tidak perlu susah payah lagi mencari op-amp, transistor dan komponen lainnya untuk merealisasikan rangkaian regulator seperti di atas. Karena rangkaian semacam ini sudah dikemas menjadi satu IC regulator tegangan tetap. Saat ini sudah banyak dikenal komponen seri 78XX sebagai regulator tegangan tetap positif dan seri 79XX yang merupakan regulator untuk tegangan tetap negatif. Bahkan komponen ini biasanya sudah dilengkapi dengan pembatas arus (current limiter) dan juga pembatas suhu (thermal shutdown). Komponen ini hanya tiga pin dan dengan menambah beberapa komponen saja sudah dapat menjadi rangkaian catu daya yang ter-regulasi dengan baik.

Regulator dengan IC

Hanya saja perlu diketahui supaya rangkaian regulator dengan IC tersebut bisa bekerja, tegangan input harus lebih besar dari tegangan output regulatornya. Biasanya perbedaan tegangan Vin terhadap Vout yang direkomendasikan ada di dalam datasheet komponen tersebut. Pemakaian heatshink (aluminium pendingin) dianjurkan jika komponen ini dipakai untuk men-catu arus yang besar. Di dalam datasheet, komponen seperti ini maksimum bisa dilewati arus mencapai 1 A.

Baca selanjutnya...

TRANSFORMATOR

Transformator atau trafo adalah komponen elektromagnet yang dapat mengubah taraf suatu tegangan AC ke taraf yang lain. Umumnya, Transformator adalah suatu alat listrik yang dapat memindahkan dan mengubah energi listrik dari satu atau lebih rangkaian listrik ke rangkaian listrik yang lain, melalui suatu gandengan magnet dan berdasarkan prinsip induksi-elektromagnet. Transformator digunakan secara luas, baik dalam bidang tenaga listrik maupun elektronika. Penggunaan transformator dalam sistem tenaga memungkinkan terpilihnya tegangan yang sesuai ,dan ekonomis untuk tiap-tiap keperluan misalnya kebutuhan akan tegangan tinggi dalam pengiriman daya listrik jarak jauh.
Dalam bidang elektronika, transformator digunakan antara lain sebagai gandengan impedansi antara sumber dan beban, untuk memisahkan satu rangkain dari rangkaian yang lain, dan untuk menghambat arus searah sambil tetap melakukan atau mengalirkan arus bolak-balik antara rangkaian.

Fluks pada transformator
Rumus untuk fluks magnet yang ditimbulkan lilitan primer adalah δΦ = Є x δt dan rumus untuk GGL induksi yang terjadi di lilitan sekunder adalah Є = N x δΦ / δt.
Karena kedua kumparan dihubungkan dengan fluks yang sama, maka δΦ/ δt = Vp / Np = Vs / Ns dimana dengan menyusun ulang persamaan akan didapat Vp / Vs = Np / Ns sedemikian hingga Vp x Ip = Vs x Is. Dengan kata lain, hubungan antara tegangan primer dengan tegangan sekunder ditentukan oleh perbandingan jumlah lilitan primer dengan lilitan sekunder.

Kerugian dalam transformator
Perhitungan diatas hanya berlaku apabila kopling primer-sekunder sempurna dan tidak ada kerugian, tetapi dalam praktek terjadi beberapa kerugian yaitu:
1. Kerugian tembaga. Kerugian I2R dalam lilitan tembaga yang disebabkan oleh resistansi tembaga dan arus listrik yang mengalirinya.
2. Kerugian kopling. Kerugian yang terjadi karena kopling primer-sekunder tidak sempurna, sehingga tidak semua fluks magnet yang diinduksikan primer memotong lilitan sekunder. Kerugian ini dapat dikurangi dengan menggulung lilitan secara berlapis-lapis antara primer dan sekunder.
3. Kerugian kapasitas liar. Kerugian yang disebabkan oleh kapasitas liar yang terdapat pada lilitan-lilitan transformator. Kerugian ini sangat mempengaruhi efisiensi transformator untuk frekuensi tinggi. Kerugian ini dapat dikurangi dengan menggulung lilitan primer dan sekunder secara semi-acak (bank winding)
4. Kerugian histeresis. Kerugian yang terjadi ketika arus primer AC berbalik arah. Disebabkan karena inti transformator tidak dapat mengubah arah fluks magnetnya dengan seketika. Kerugian ini dapat dikurangi dengan menggunakan material inti reluktansi rendah.
5. Kerugian efek kulit. Sebagaimana konduktor lain yang dialiri arus bolak-balik, arus cenderung untuk mengalir pada permukaan konduktor. Hal ini memperbesar kerugian kapasitas dan juga menambah resistansi relatif lilitan. Kerugian ini dapat dikurang dengan menggunakan kawat Litz, yaitu kawat yang terdiri dari beberapa kawat kecil yang saling terisolasi. Untuk frekuensi radio digunakan kawat geronggong atau lembaran tipis tembaga sebagai ganti kawat biasa.
6. Kerugian arus eddy (arus olak). Kerugian yang disebabkan oleh GGL masukan yang menimbulkan arus dalam inti magnet yang melawan perubahan fluks magnet yang membangkitkan GGL. Karena adanya fluks magnet yang berubah-ubah, terjadi olakan fluks magnet pada material inti. Kerugian ini berkurang kalau digunakan inti berlapis-lapisan.

Efisiensi
Efisiensi transformator dapat diketahui dengan rumus η = (Po / Pi) x 100%. Karena adanya kerugian pada transformator. Maka efisiensi transformator tidak dapat mencapai 100%. Untuk transformator daya frekuensi rendah, efisiensi bisa mencapai 98%.

Jenis-jenis transformator
Transformator step-up adalah transformator yang memiliki lilitan sekunder lebih banyak daripada lilitan primer, sehingga berfungsi sebagai penaik tegangan. Transformator ini biasa ditemui pada pembangkit tenaga listrik sebagai penaik tegangan yang dihasilkan generator menjadi tegangan tinggi yang digunakan dalam transmisi jarak jauh.
Transformator step-down memiliki lilitan sekunder lebih sedikit daripada lilitan primer, sehingga berfungsi sebagai penurun tegangan. Transformator jenis ini sangat mudah ditemui, terutama dalam adaptor AC-DC.

Autotransformator
Transformator jenis ini hanya terdiri dari satu lilitan yang berlanjut secara listrik, dengan sadapan tengah. Dalam transformator ini, sebagian lilitan primer juga merupakan lilitan sekunder. Fasa arus dalam lilitan sekunder selalu berlawanan dengan arus primer, sehingga untuk tarif daya yang sama lilitan sekunder bisa dibuat dengan kawat yang lebih tipis dibandingkan transformator biasa. Keuntungan dari autotransformator adalah ukuran fisiknya yang kecil dan kerugian yang lebih rendah daripada jenis dua lilitan. Tetapi transformator jenis ini tidak dapat memberikan isolasi secara listrik antara lilitan primer dengan lilitan sekunder. Selain itu, autotransformator tidak dapat digunakan sebagai penaik tegangan lebih dari beberapa kali lipat (biasanya tidak lebih dari 1,5 kali).

Autotransformator variabel
Autotransformator variabel sebenarnya adalah autotransformator biasa yang sadapan tengahnya bisa diubah-ubah, memberikan perbandingan lilitan primer-sekunder yang berubah-ubah.

Transformator isolasi
Transformator isolasi memiliki lilitan sekunder yang berjumlah sama dengan lilitan primer, sehingga tegangan sekunder sama dengan tegangan primer. Tetapi pada beberapa desain, gulungan sekunder dibuat sedikit lebih banyak untuk mengkompensasi kerugian. Transformator seperti ini berfungsi sebagai isolasi antara dua kalang. Untuk penerapan ausio, transformator jenis ini telah banyak digantikan oleh kopling kapasitor.

Transformator pulsa
Transformator pulsa adalah transformator yang didesain khusus untuk memberikan keluaran gelombang pulsa. Transformator jenis ini menggunakan material inti yang cepat jenuh sehingga setelah arus primer mencapai titik tertentu, fluks magnet berhenti berubah. Karena GGL induksi pada lilitan sekunder hanya terbentuk jika terjadi perubahan fluks magnet, transformator hanya memberikan keluaran saat inti tidak jenuh, yaitu saat arus pada lilitan primer berbalik arah.

Transformator tiga fasa
Transformator tiga fasa sebenarnya adalah tiga transformator yang dihubungkan secara khusus satu sama lain. Lilitan primer biasanya dihubungkan secara bintang (Y) dan lilitan sekunder dihubungkan secara delta (Δ).

Prinsip Kerja Transformator
Transformator (trafo) adalah alat yang digunakan untuk menaikkan atau menurunkan tegangan bolak-balik (AC). Transformator terdiri dari 3 komponen pokok yaitu: kumparan pertama (primer) yang bertindak sebagai input, kumparan kedua (skunder) yang bertindak sebagai output, dan inti besi yang berfungsi untuk memperkuat medan magnet yang dihasilkan.
Prinsip kerja dari sebuah transformator adalah sebagai berikut. Ketika Kumparan primer dihubungkan dengan sumber tegangan bolak-balik, perubahan arus listrik pada kumparan primer menimbulkan medan magnet yang berubah. Medan magnet yang berubah diperkuat oleh adanya inti besi dan dihantarkan inti besi ke kumparan sekunder, sehingga pada ujung-ujung kumparan sekunder akan timbul ggl induksi. Efek ini dinamakan induktansi timbal-balik (mutual inductance).
Pada skema transformator di samping, ketika arus listrik dari sumber tegangan yang mengalir pada kumparan primer berbalik arah (berubah polaritasnya) medan magnet yang dihasilkan akan berubah arah sehingga arus listrik yang dihasilkan pada kumparan sekunder akan berubah polaritasnya.
Hubungan antara tegangan primer, jumlah lilitan primer, tegangan sekunder, dan jumlah lilitan sekunder, dapat dinyatakan dalam persamaan:
Vp / Vs = Np / Ns
Keterangan:
Vp = tegangan primer (volt)
Vs = tegangan sekunder (volt)
Np = jumlah lilitan primer
Ns = jumlah lilitan sekunder

Simbol Transformator
Berdasarkan perbandingan antara jumlah lilitan primer dan jumlah lilitan skunder transformator ada dua jenis yaitu:
1. Transformator step up yaitu transformator yang mengubah tegangan bolak-balik rendah menjadi tinggi, transformator ini mempunyai jumlah lilitan kumparan sekunder lebih banyak daripada jumlah lilitan primer (Ns > Np).
2. Transformator step down yaitu transformator yang mengubah tegangan bolak-balik tinggi menjadi rendah, transformator ini mempunyai jumlah lilitan kumparan primer lebih banyak daripada jumlah lilitan sekunder (Np > Ns).
Pada transformator (trafo) besarnya tegangan yang dikeluarkan oleh kumparan sekunder adalah:
1. Sebanding dengan banyaknya lilitan sekunder (Vs ~ Ns).
2. Sebanding dengan besarnya tegangan primer ( VS ~ VP).
3. Berbanding terbalik dengan banyaknya lilitan primer,
( Vs ~ 1 / Np ) Sehingga dapat dituliskan: Vs = (Ns / Np) x Vp.

Penggunaan Transformator
Transformator (trafo) digunakan pada peralatan listrik terutama yang memerlukan perubahan atau penyesuaian besarnya tegangan bolak-balik. Misal radio memerlukan tegangan 12 volt padahal listrik dari PLN 220 volt, maka diperlukan transformator untuk mengubah tegangan listrik bolak-balik 220 volt menjadi tegangan listrik bolak-balik 12 volt. Contoh alat listrik yang memerlukan transformator adalah: TV, komputer, mesin foto kopi, gardu listrik dan sebagainya.

Jenis-jenis Transformator
1. Jenis transformator berdasarkan fungsinya- Trafo step-up- Trafo step-down
2. Jenis transformator berdasarkan perbandingan antara jumlah lilitan primer dan jumlah lilitan skunder- Trafo step-up- Trafo step-down
3. Jenis transformator catu daya- Trafo engkel- Trafo CT
4. Jenis tranformator berdasarkan inti- Trafo tipe shell- Trafo tipe inti
5. Transformator berdasarkan kegunaan- Trafo tenaga- Ototransformator
6. Jenis transformator berdasarkan jenis fasa tegangan- Trafo satu fasa- Trafo tiga fasa

Transformator Daya dan Cara Pengujiannya
Transformator tenaga adalah suatu peralatan tenaga listrik yang berfungsi untuk menyalurkan tenaga/daya listrik dari tegangan tinggi ke tegangan rendah atau sebaliknya (mentransformasikan tegangan). Dalam operasi umumnya, trafo-trafo tenaga ditanahkan pada titik netralnya sesuai dengan kebutuhan untuk sistem pengamanan/proteksi, sebagai contoh transformator 150/70 kV ditanahkan secara langsung di sisi netral 150 kV, dan transformator 70/20 kV ditanahkan dengan tahanan di sisi netral 20 kV nya. Transformator yang telah diproduksi terlebih dahulu melalui pengujian sesuai standar yang telah ditetapkan.

Klasifikasi Transformator
Transformator tenaga dapat di klasifikasikan menurut:
v Pasangan:
v Pasangan dalam
v Pasanga luar
v Pendinginan
Menurut cara pendinginannya dapat dibedakan sebagai berikut:
v Fungsi/Pemakaian
v Transformator mesin
v Transformator Gardu Induk
v Transformator Distribusi
v Kapasitas dan Tegangan
Untuk mempermudah pengawasan dalam operasi trafo dapat dibagi menjadi: Trafo besar, Trafo sedang, Trafo kecil.

Cara Kerja dan Fungsi Tiap-tiap Bagian
Suatu transformator terdiri atas beberapa bagian yang mempunyai fungsi masing-masing:
• Bagian utama
- Inti besi
Inti besi berfungsi untuk mempermudah jalan fluksi, yang ditimbulkan oleh arus listrik yang melalui kumparan. Dibuat dari lempengan-lempengan besi tipis yang berisolasi, untuk mengurangi panas (sebagai rugi-rugi besi) yang ditimbulkan oleh “Eddy Current”.
- Kumparan trafo
Beberapa lilitan kawat berisolasi membentuk suatu kumparan. Kumparan tersebut diisolasi baik terhadap inti besi maupun terhadap kumparan lain dengan isolasi padat seperti karton, pertinax dan lain-lain.
Umumnya pada trafo terdapat kumparan primer dan sekunder. Bila kumparan primer dihubungkan dengan tegangan/arus bolak-balik maka pada kumparan tersebut timbul fluksi yang menginduksikan tegangan, bila pada rangkaian sekunder ditutup (rangkaian beban) maka akan mengalir arus pada kumparan ini. Jadi kumparan sebagai alat transformasi tegangan dan arus.
- Kumparan tertier
Kumparan tertier diperlukan untuk memperoleh tegangan tertier atau untuk kebutuhan lain. Untuk kedua keperluan tersebut, kumparan tertier selalu dihubungkan delta. Kumparan tertier sering dipergunakan juga untuk penyambungan peralatan bantu seperti kondensator synchrone, kapasitor shunt dan reactor shunt, namun demikian tidak semua trafo daya mempunyai kumparan tertier.
- Minyak trafo
Sebagian besar trafo tenaga kumparan-kumparan dan intinya direndam dalam minyak-trafo, terutama trafo-trafo tenaga yang berkapasitas besar, karena minyak trafo mempunyai sifat sebagai media pemindah panas (disirkulasi) dan bersifat pula sebagai isolasi (daya tegangan tembus tinggi) sehingga berfungsi sebagai media pendingin dan isolasi. Untuk itu minyak trafo harus memenuhi persyaratan sebagai berikut:
v kekuatan isolasi tinggi
v penyalur panas yang baikberat jenis yang kecil, sehingga partikel-partikel dalam minyak dapat mengendap dengan cepat
v viskositas yang rendah agar lebih mudah bersirkulasi dan kemampuan pendinginan menjadi lebih baik
v titik nyala yang tinggi, tidak mudah menguap yang dapat membahayakan
v tidak merusak bahan isolasi padat
v sifat kimia yang stabil.
- Bushing
Hubungan antara kumparan trafo ke jaringan luar melalui sebuah busing yaitu sebuah konduktor yang diselubungi oleh isolator, yang sekaligus berfungsi sebagai penyekat antara konduktor tersebut denga tangki trafo.
- Tangki dan Konservator
Pada umumnya bagian-bagian dari trafo yang terendam minyak trafo berada (ditempatkan) dalam tangki. Untuk menampung pemuaian minyak trafo, tangki dilengkapi dengan konservator.

• Peralatan Bantu
- Pendingin
Pada inti besi dan kumparan-kumparan akan timbul panas akibat rugi-rugi besi dan rugi-rugi tembaga. Bila panas tersebut mengakibatkan kenaikan suhu yang berlebihan, akan merusak isolasi di dalam trafo, maka untuk mengurangi kenaikan suhu yang berlebihan tersebut trafo perlu dilengkapi dengan sistem pendingin untuk menyalurkan panas keluar trafo.
Media yang digunakan pada sistem pendingin dapat berupa: Udara/gas, minyak dan air. Pengalirannya (sirkulasi) dapat dengan cara:
Alamiah (natural)
Tekanan/paksaan (forced).
- Tap Changer (perubah tap)
Tap Changer adalah perubah perbandingan transformator untuk mendapatkan tegangan operasi sekunder sesuai yang diinginkan dari tegangan jaringan/primer yang berubah-ubah. Tap changer dapat dilakukan baik dalam keadaan berbeban (on-load) atau dalam keadaan tak berbeban (off load), tergantung jenisnya.
- Alat pernapasan
Karena pengaruh naik turunnya beban trafo maupun suhu udara luar, maka suhu minyakpun akan berubah-ubah mengikuti keadaan tersebut. Bila suhu minyak tinggi, minyak akan memuai dan mendesak udara di atas permukaan minyak keluar dari dalam tangki, sebaliknya bila suhu minyak turun, minyak menyusut maka udara luar akan masuk ke dalam tangki.
Kedua proses di atas disebut pernapasan trafo. Permukaan minyak trafo akan selalu bersinggungan dengan udara luar yang menurunkan nilai tegangan tembus minyak trafo, maka untuk mencegah hal tersebut, pada ujung pipa penghubung udara luar dilengkapi tabung berisi kristal zat hygroskopis.
- Indikator
Untuk mengawasi selama trafo beroperasi, maka perlu adanya indicator pada trafo sebagai berikut:
v indikator suhu minyak
v indikator permukaan minyak
v indikator sistem pendingin
v indikator kedudukan tap
v dan sebagainya.

• Peralatan Proteksi
- Rele Bucholz
Rele Bucholz adalah rele alat/rele untuk mendeteksi dan mengamankan terhadap gangguan di dalam trafo yang menimbulkan gas.
Gas yang timbul diakibatkan oleh:
a. Hubung singkat antar lilitan pada/dalam phasa b. Hubung singkat antar phasa c. Hubung singkat antar phasa ke tanah d. Busur api listrik antar laminasi e. Busur api listrik karena kontak yang kurang baik.
- Pengaman tekanan lebih
Alat ini berupa membran yang dibuat dari kaca, plastik, tembaga atau katup berpegas, berfungsi sebagai pengaman tangki trafo terhadap kenaikan tekan gas yang timbul di dalam tangki yang akan pecah pada tekanan tertentu dan kekuatannya lebih rendah dari kakuatan tangi trafo.
- Rele tekanan lebih
Rele ini berfungsi hampir sama seperti rele Bucholz, yakni mengamankan terhadap gangguan di dalam trafo. Bedanya rele ini hanya bekerja oleh kenaikan tekanan gas yang tiba-tiba dan langsung mentripkan P.M.T.
- Rele Diferensial
Berfungsi mengamankan trafo dari gangguan di dalam trafo antara lain flash over antara kumparan dengan kumparan atau kumparan dengan tangki atau belitan dengan belitan di dalam kumparan ataupun beda kumparan.
- Rele Arus lebih
Befungsi mengamankan trafo arus yang melebihi dari arus yang diperkenankan lewat dari trafo terseut dan arus lebih ini dapat terjadi oleh karena beban lebih atau gangguan hubung singkat.
- Rele Tangki tanah
Berfungsi untuk mengamankan trafo bila ada hubung singkat antara bagian yang bertegangan dengan bagian yang tidak bertegangan pada trafo.
- Rele Hubung tanah
Berfungsi untuk mengamankan trafo bila terjadi gangguan hubung singkat satu phasa ke tanah.
- Rele Termis
Berfungsi untuk mencegah/mengamankan trafo dari kerusakan isolasi kumparan, akibat adanya panas lebih yang ditimbulkan oleh arus lebih. Besaran yang diukur di dalam rele ini adalah kenaikan temperatur.

Referensi:
http://www.elektroindonesia.com/elektro/ener36b.html
http://id.wikipedia.org/wiki/Transformator
http://www.e-dukasi.net/mapok/mp_full.php?id=286
http://okidoki13.blogspot.com/2008/11/jenis-jenis-transformator-berdasarkan.html
http://www.homepagez.com/pkdst/trafo/transformator_hal_1.html

Baca selanjutnya...

KAPASITOR

Kapasitor merupakan komponen elektronika yang berfungsi sebagai penyimpan muatan listrik selain itu kapasitor juga dapat digunakan sebagai penyaring frekuensi. Kapasitas kapasitor dalam kemampuannya menyimpan muatan listrik disebut Farad (F).

Kapasitor memiliki berbagai macam bentuk dan ukuran, tergantung dari kapasitas, tegangan kerja, dan lain sebagainya. Kapasitor terbagi dalam dua kelompok yaitu kapasitor yang memiliki kapasitas yang tetap dan kapasitor yang memiliki kapasitas yang dapat diubah-ubah atau dengan kata lain kapasitor variabel.
Kapasitor Nonpolar

Kapasitor nonpolar merupakan jenis kapasitor yang memiliki kapasitas yang tetap, kapasitor ini memiliki kapasitas yang tidak terlalu besar. Untuk menggambarkan sebuah kapasitor dalam sebuah gambar rangkaian elektronika, kapasitor nonpolar digambarkan dengan simbol seperti dibawah ini.

simbol-kapasitor

Kapasitor jenis ini biasanya terbuat dari bahan kertas, mica, keramik, mylar dan lain sebagainya. Jenis bahan pembuat kapasitor memiliki karakteristik yang berbeda-beda, sehingga memiliki kekurangan dan kelebihan masing-masing.

gambar-kapasitor

Pada umumnya nilai kapasitas dari sebuah kapasitor nonpolar digambarkan dengan kode angka. Untuk lebih jelasnya dapat dilihat pada contoh berikut.

kode-kapasitor
Courtesy : www.wima.com

Pada kode angka yang ditampilkan pada baris A untuk mengetahui berapa nilai kapasitas-nya adalah dengan melihat pada bagian Capacitance/Voltage yang terletak pada bagian depan, disana tertulis 0.01/100 yang artinya kapasitor ini memiliki kapasitas 0,01nF dan tegangan maksimum-nya adalah 100V. Sedangkan untuk nilai toleransi-nya diperlihatkan pada bagian belakang, disana tertulis angka 10 yang artinya 10%.

Pada kode angka yang ditampilkan pada baris B, kode angka dibubuhkan pada bagian atas kapasitor. Pada bagian tersebut tertulis 1,0J63 yang berarti kapasitor tersebut memiliki kapasitas sebesar 1nF, tegangan maksimum-nya 63V, sedangkan toleransi-nya ditandai oleh huruf ”J” yang mana pada keterangan gambar memiliki nilai 5%. Kedua contoh kode diatas nilai kapasitas kapasitor-nya selalu dalam nF (nano Farad). Selain dua contoh diatas ada satu lagi contoh pengkodean pada kapasitor, seperti berikut.

kode-kapasitor2

Pada gambar diatas kode yang tertera adalah 101, angka pertama merupakan digit pertama, angka kedua merupakan digit kedua dan angka ketiga merupakan faktor pengali dalam satuan pF (pico Farad). Jadi nilai kapasitor tersebut adalah 10 x 101 = 100pF. Contoh lain; Jika kode yang tertera adalah 223 maka nilai kapasitas-nya adalah 22 x 103 = 22000pF = 22nF
Kapasitor Polar atau Kapasitor Elektrolit

Sesuai dengan namanya kapasitor ini memiliki polaritas pada kedua kakinya yaitu polaritas positif (+) dan polaritas negatif (-). Kapasitor ini termasuk dalam kelompok kapasitor yang memiliki nilai kapasitas yang tetap dan memiliki nilai kapasitas yang besar. Pada rangkaian elektronika kapasitor elektrolit disimbolkan seperti gambar berikut.

simbol-kapasitor-elektrolit

Untuk C1 merupakan simbol gaya Eropa (Europe Syle) dan C2 adalah simbol gaya Amerika (American Style). Untuk pemberian nilai kapasitas, pada kapasitor elektrolit ditulis secara langsung lengkap dengan satuan dan tegangan maksimum, serta simbol polaritas-nya.

gambar-kapasitor-elektrolit

Perhatian : Ledakan dapat terjadi jika pemasangan polaritas-nya terbalik atau tegangan yang diberikan pada kapasitor ini melebihi tegangan maksimum-nya.

Kaki yang memiliki polaritas negatif berdekatan dengan tanda garis vertikal pada bodi kapasitor, atau kaki yang berpolaritas positif memiliki ukuran yang lebih panjang daripada kaki yang berpolaritas negatif. Seperti terlihat pada gambar diatas.
Kapasitor Variabel

Kapasitor variabel adalah kapasitor yang nilai kapasitas-nya dapat diubah-ubah sesuai keinginan. Oleh karena itu kapasitor ini di kelompokan ke dalam kapasitor yang memiliki nilai kapasitas yang tidak tetap.

gambar-kapasitor-variabel

Simbol kapasitor variabel diperlihatkan seperti gambar sebelah kiri diatas. Seperti potensiometer kapasitor memiliki tuas untuk diputar atau biasa disebut rotor, dan bagian yang diam disebut stator. Kapasitor variabel dibuat dalam berbagai bentuk dan ukuran, nilai kapasitas-nya mulai dari beberapa pF hingga ratusan pF keatas. Kapasitor variabel biasa terdapat pada pesawat radio penerima, biasanya kapasitor variabel digunakan sebagai tuning untuk mencari frekuensi radio dari pemancar.

Sumber Referensi

* Marking of WIMA Capacitors, www.wima.com.
* Understanding Electronic Components – Capacitors, www.mikroe.com.
* Lessons In Electric Circuits, Volume I - DC, By Tony R. Kuphaldt, Fifth Edition. (http://openbookproject.net/electricCircuits)
